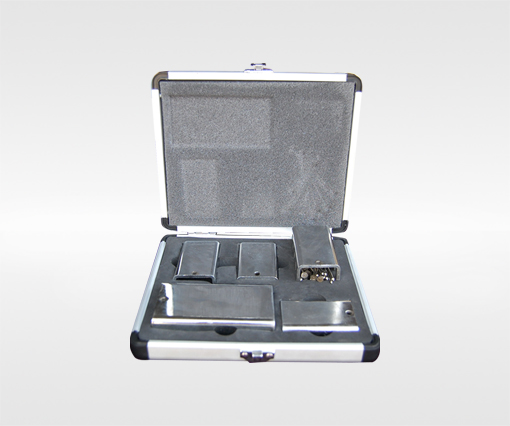

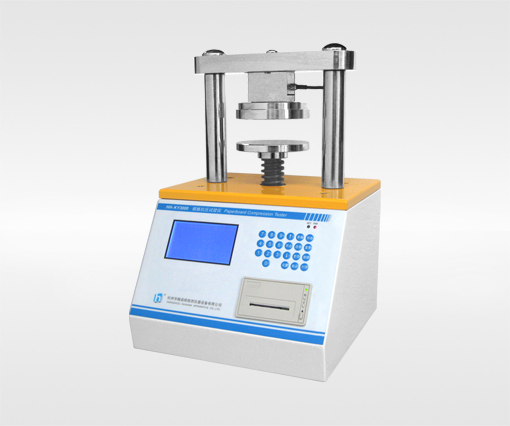

抗壓強(qiáng)度試驗(yàn)機(jī)，邊壓取樣器，環(huán)壓取樣器，平壓取樣器，粘合夾具
瓦楞紙板的面、里、芯紙和波形瓦楞紙的楞峰粘合程度，在一定單位長度內(nèi)經(jīng)施壓測(cè)試所能承受的最大剝離力。
粘合強(qiáng)度的單位是：N/m楞。
從三個(gè)樣箱中每一個(gè)樣箱的箱壁上取四塊規(guī)格為80±1mm×25±1mm的試樣共十二塊。
粘合強(qiáng)度測(cè)試方法是：將專用的針形附件上、下分別插入試樣的楞紙的面紙（或楞紙與芯紙之間），然后將插入針形附件的試樣放入壓縮 強(qiáng)度試驗(yàn)儀中施壓，使其做相對(duì)作用，直至試樣被剝離部分脫開。
對(duì)測(cè)試結(jié)果，求出算術(shù)平均值。并按下列公式計(jì)算出粘合強(qiáng)度。
A=F/S
式中：A：-粘合強(qiáng)度，N/m楞
F：-試樣被全部分離時(shí)所需的力；N
S：-試樣面積。cm2
粘合強(qiáng)度的單位是N/m楞長，而取樣規(guī)則是取楞長為25mm，寬度為80mm的瓦困紙板，這就要求在計(jì)算粘合強(qiáng)度值時(shí)進(jìn)行數(shù)據(jù)處 理。首先把80mm寬度中有多少個(gè)楞算準(zhǔn)，同時(shí)乘以每個(gè)楞的長度值25mm，把它變成被測(cè)瓦楞紙板試樣所具有的楞的總的長度值。
不同的楞型，楞數(shù)不同。國家標(biāo)準(zhǔn)規(guī)定是：
依照國家標(biāo)準(zhǔn)GB6544-6548-1998
楞型 | 楞高，mm | 楞數(shù)，個(gè)/300mm |
A | 4.5~5.0 | 34±2 |
C | 3.5~4.0 | 38±2 |
B | 2.5~3.0 | 50±2 |
E | 1.1~2.0 | 96±4 |
注:瓦楞形狀為UV形。
按下列公式求出所測(cè)試樣楞型所具備的實(shí)際楞數(shù)（聞終值取整數(shù)）。
x=L2×Q/L1
式中x:-一定長度單位內(nèi)度樣的實(shí)際楞數(shù),個(gè)
L1:-標(biāo)準(zhǔn)規(guī)定的不同楞型檢驗(yàn)的單位長度；300mm
L2：-試樣長度值；80mm
Q：-標(biāo)準(zhǔn)規(guī)定單位長度內(nèi)楞型的數(shù)量。個(gè)
依照上述公式 ，我們不難求出試樣具備的楞型在單位長度內(nèi)的楞數(shù)。但國內(nèi)目前生產(chǎn)單臺(tái)機(jī)組設(shè)備的廠家甚多加工瓦楞輥筒的數(shù)據(jù)并不十分規(guī)范，可能 造成非標(biāo)準(zhǔn)模數(shù)或加工系數(shù)。這樣的瓦楞輥加工出來的波形瓦楞紙難免和國家標(biāo)準(zhǔn)要求的瓦楞楞型和一定長度單位內(nèi)的楞數(shù)相一致辭。所以就要根據(jù)實(shí)際情況親自對(duì)試樣所具有的楞數(shù)確定后，就可以正確的對(duì)號(hào)使用相應(yīng)的針形附件。
當(dāng)楞數(shù)確定后，使用合適的針形附件作粘合強(qiáng)度的剝離試驗(yàn)。
為保證計(jì)量統(tǒng)一，出具規(guī)范的檢測(cè)結(jié)果報(bào)告，按下列公式進(jìn)行數(shù)據(jù)處理。
x=R/T×L×K
式中：x：-數(shù)據(jù)處理后的標(biāo)準(zhǔn)值，N/m
R：-剝離算術(shù)平均值；N
T：-實(shí)際楞數(shù)；個(gè)
L：-試樣楞方向長度；mm
K：-試樣換算值。m
按照GB6548-1998《瓦楞紙板粘合強(qiáng)度的測(cè)定方法》規(guī)定的針形附件和使用針形附件對(duì)瓦楞紙板單側(cè)剝離的示意
